Chân tăng M16
Chân tăng M16 là dòng phụ kiện hỗ trợ thiết kế chế tạo băng tải hoặc các hệ thống kệ đỡ máy, có tác dụng tăng chỉnh chiều cao của hệ thống, có khả năng tương thích với tất cả các mặt sàn phẳng hoặc mấp mô hoặc lên xuống dốc, và tương thích với các hệ vật tư hay sử dụng thiết kế chế tạo chân đỡ kệ đỡ của hệ thống.
Chân tăng M16 là một hệ vật tư phụ kiện băng tải hay gặp nhất trong hệ chân tăng chỉnh chiều cao có tên gọi là “chân đế bản lề“.

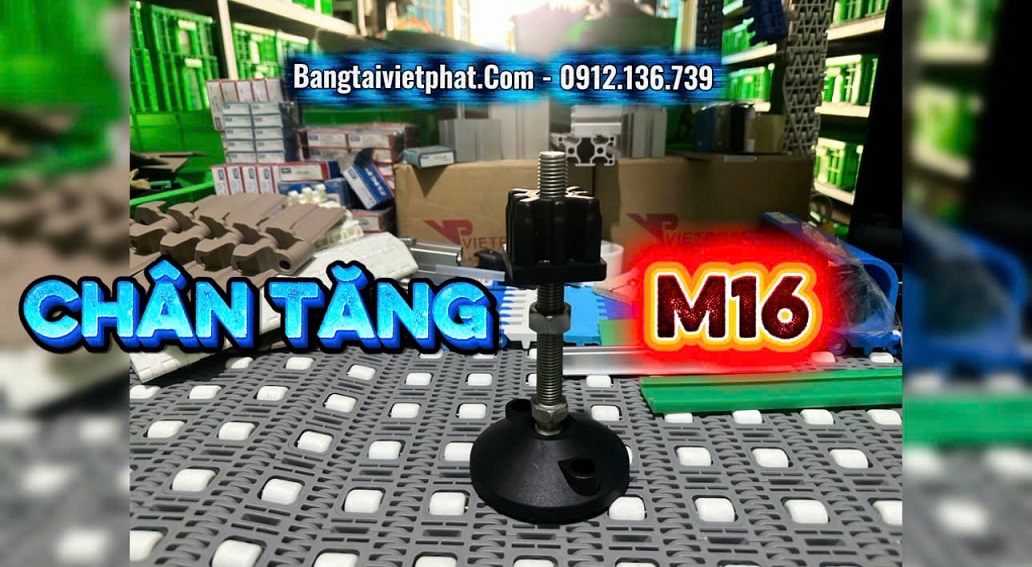

Mẫu chân tăng M16
Video chia sẻ dưới đây là hình ảnh 1 mẫu chân tăng, trong đó Băng Tải Việt Phát phân tích tương đối chi tiết kết cấu cơ khí của 1 mẫu hàng. Thường các bạn tìm dòng vật tư phụ kiện băng tải này đều là dân cư khí, coi là hiểu liền. Các bạn coi để tham khảo.
Tính tương thích của chân tăng M16 với các mặt sàn layout khác nhau khi lắp đặt hệ thống
Chân tăng M16 có phần cốt inox là vật liệu 304, đầu của thanh cốt ren có cục bi cầu, có thể xoay 360 độ. Khi thanh cốt ren theo chiều thẳng đứng, thì đế chân tăng M16 có thể xoay theo đủ hướng để bám mặt sàn. Tính năng này bao gồm cả thiết kế các hệ thống đặt trên sàn dốc hoặc mặt sàn mấp mô đều được.
Tính năng chân tăng M16 bám sàn khi thiết kế các hệ thống máy hẹp và dễ đổ
Khi các bạn thiết kế một hệ thống băng tải dài và hẹp, hoặc các hệ thống kệ đỡ máy hẹp, dễ đổ, thì chân tăng M16 khắc phục được yếu điểm này. Đế của chân tăng M16 làm bằng vật liệu nhựa POM, thiết kế có hai lỗ tròn. Trong trường hợp băng tải hoặc hệ thống máy của các bạn hẹp và dễ đổ, chúng ta sẽ bắn vít nở qua hai lỗ tròn trên chân đế này.
Yếu điểm của tính năng này là nó sẽ cố định hệ thống trên sàn layout của các bạn. Không di chuyển được. Còn lại thì mọi tính năng của nó đều ổn.
Video dưới đây so sánh chi tiết sự khác biệt và cách sử dụng của chân tăng M16 và chân tăng M12 cho hệ khung sườn băng tải nhôm định hình (sử dụng hệ nhôm định hình 40×40).
Khả năng chịu tải của chân tăng M16
Tiêu chuẩn chịu tải định danh của chân tăng M16 luôn dư rất nhiều so với thiết kế thực tế. Nhu cầu thiết kế với số lượng chân tăng M16 cần thiết để giữ vững và chống đổ nghiêng cho hệ thống băng tải và hệ thống máy khi chia lực đã dư tải trọng. Video dưới đây chia sẻ chi tiết hơn về yếu tố kỹ thuật này.
Đo thông số quy cách chân tăng M16
Chân tăng M16 ngoài ren bộ khớp nối liên kết với chân băng tải thép hộp hoặc inox hộp vuông 50×50 hoặc các hệ chân chạc, thì các thông số kỹ thuật khác khá độc lập. Vì nó chống trên mặt sàn và không có tính năng liên kết hệ thống hay ảnh hưởng hoạt động tới các thiết bị khác.

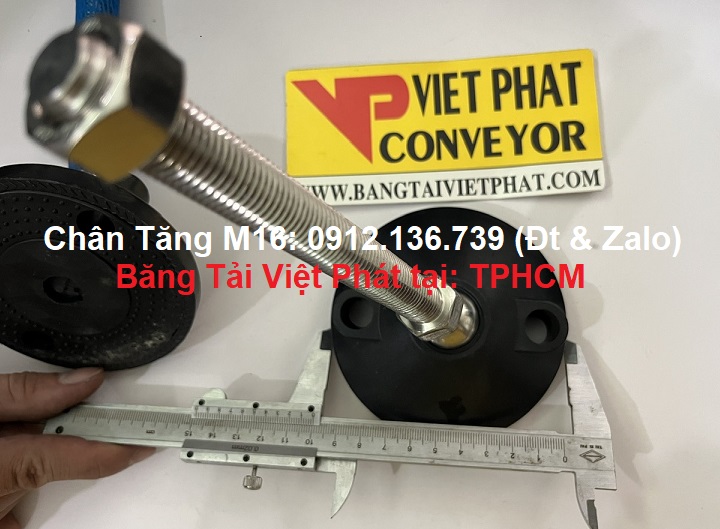

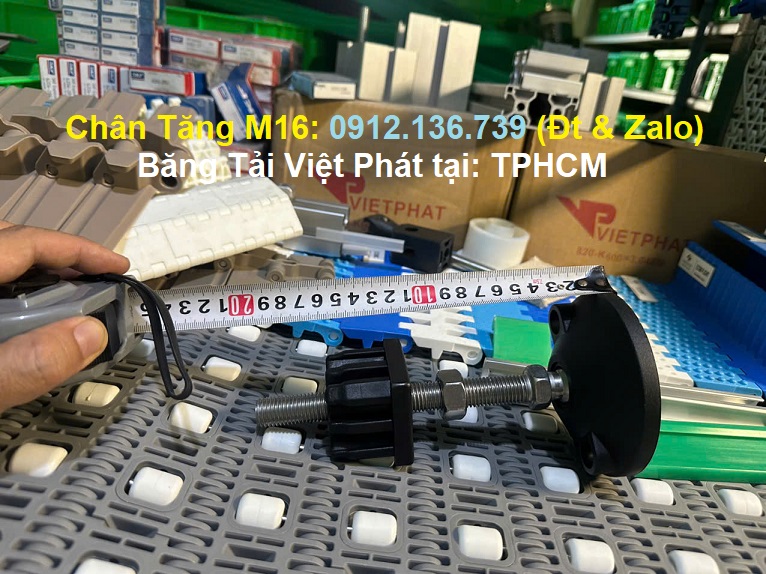

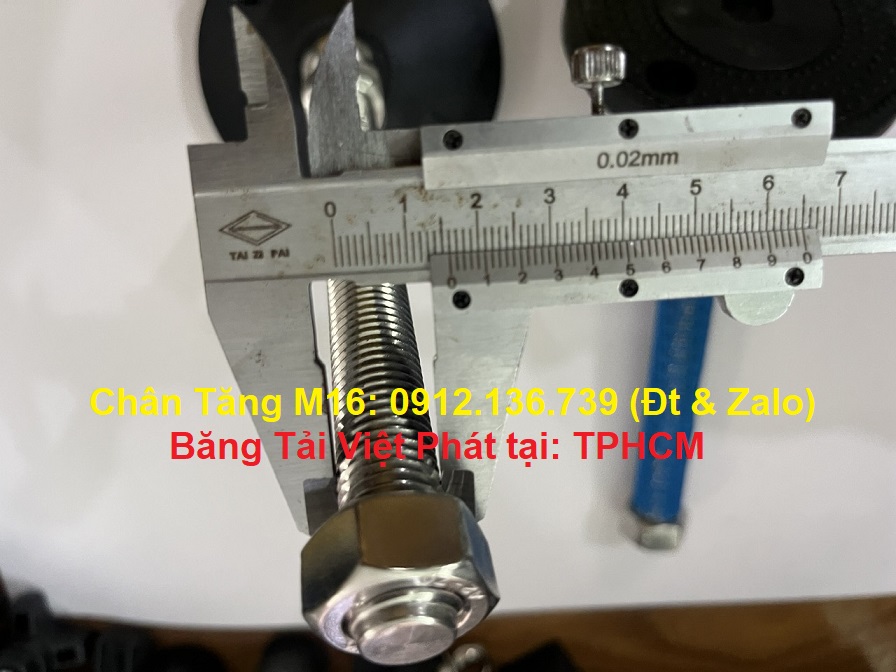

Một số hình ảnh đo trực tiếp quy cách kỹ thuật của chân tăng M16 dưới đây để các bạn tham khảo.
Đọc thêm: Cách thiết kế tăng chỉnh độ cao cho băng tải khung nhôm định hình
Hướng dẫn sử dụng chân tăng M16
Chân tăng M16 là một dòng trong hệ chân đế bản lề, không chỉ sử dụng trong thiết kế chế tạo băng tải, mà còn sử dụng trong các thiết kế kệ đỡ các hệ thống máy công nghiệp khác. Video dưới đây chia sẻ cách sử dụng thực tế của dòng phụ kiện băng tải này.
Chân tăng M16 tương thích hoàng toàn với các hệ chân chạc đỡ băng tải có tiêu chuẩn chung ty-ren M16. Ví dụ như dòng chân đế băng tải chạc ba. Tương thích với chân đế băng tải chạc ba thì cũng tương thích với chân đế băng tải chạc hai, hoặc chạc hai rưỡi.
Tham khảo thêm: Bóc tách vật tư một cụm băng tải điển hình
Tìm tư vấn kĩ thuật và vật tư chân tăng M16 ở đâu?
Băng Tải Việt Phát tại thành phố Hồ Chí Minh chỉ là một trong nhiều đơn vị chuyên cung cấp các hệ phụ kiện vật tư phục vụ thiết kế chế tạo băng tải. Chân tăng M16 chỉ là 1 dòng nhỏ trong rất nhiều các dòng phụ kiện vật tư phục vụ thiết kế chế tạo các hệ băng tải. Các bạn có thể liên hệ với số điện thoại và zalo của phòng kinh doanh Băng Tải Việt Phát ghi chú trên hình ảnh và video mẫu, trao đổi với các bạn phòng kinh doanh về các vấn đề kỹ thuật. Về ứng dụng của vật tư phụ kiện phục vụ thiết kế chế tạo băng tải, các bạn phòng kinh doanh hầu hết đều có thể trả lời được các câu hỏi của các bạn. Trường hợp các câu hỏi khó, có chiều sâu kỹ thuật, liên quan tới chế tạo máy, các bạn phòng kinh doanh sẽ chuyển qua phòng kĩ thuật để nhận tư vấn kĩ thuật trực tiếp từ các kỹ sư thiết kế chế tạo máy của Băng Tải Việt Phát.
Chân thành cảm ơn các bạn đã theo dõi ủng hộ Băng Tải Việt Phát trong suốt thời gian qua! Chúc các bạn một ngày làm việc tốt lành, và hẹn gặp lại các bạn trong các bài chia sẻ tiếp theo!
