Video hàng mẫu và hướng dẫn kỹ thuật cách thiết kế chế tạo băng tải xích nhựa chạy dây đôi sử dụng xích 40P và 60P dưới đây. Đôi khi, dòng băng tải xích nhựa này cũng được gọi là xích nhựa P40 và P60. Băng tải xích nhựa được coi là một trong 10 hệ băng tải công nghiệp thông dụng nhất.
Giải thích ý nghĩa tên mã hàng băng tải xích nhựa 40P và 60P
Xích nhựa 40P và 60P sử dụng khá phổ biến trong thiết kế chế tạo hệ băng tải xích nhựa chạy dây đôi. Ý nghĩa của tên mã hàng như sau:
- Chữ số 40 và 60 trong mã hàng thể hiện bản rộng tiêu chuẩn của mỗi loại xích là 20 mm và 30 mm. Vì dòng này hay sử dụng nhiều nhất trong thiết kế chạy hai dây băng tải xích nhựa song song, nên bản rộng thiết diện tiếp xúc với đáy sản phẩm tải (thường là khay, hộp, thùng các tông hoặc các sản phẩm tải có đáy phẳng và cứng) sẽ nhân 2 lên thành 40 mm và 60 mm. Đây là ý nghĩa của 2 con số này trong mã hàng băng tải xích nhựa 40P và 60P.
- Chữ P trong mã hàng là viết tắt của từ tiếng Anh “Parallel“, tức là song song. Ý nghĩa là thiết kế hai dây băng tải xích chạy “song song” với nhau.
40P và 60P cũng liên quan tới hệ phụ kiện đi kèm theo tiêu chuẩn tương ứng của xích sên C40 và C60. Ví dụ, bánh nhung chạy cho xích sên tiêu chuẩn C40 và C60 rất dễ tìm vật tư và phổ thông trong thiết kế chế tạo máy thì tương thích hoàn toàn với băng tải phích nhựa 40P và 60P.
Tham khảo thêm: Bộ tài liệu toàn tập hướng dẫn thiết kế chế tạo băng tải
Bản vẽ kĩ thuật chi tiết
Dưới đây là bản vẽ chi tiết quy cách kĩ thuật của 2 dòng băng tải xích nhựa 40P và 60P để các bạn tiện tham khảo.

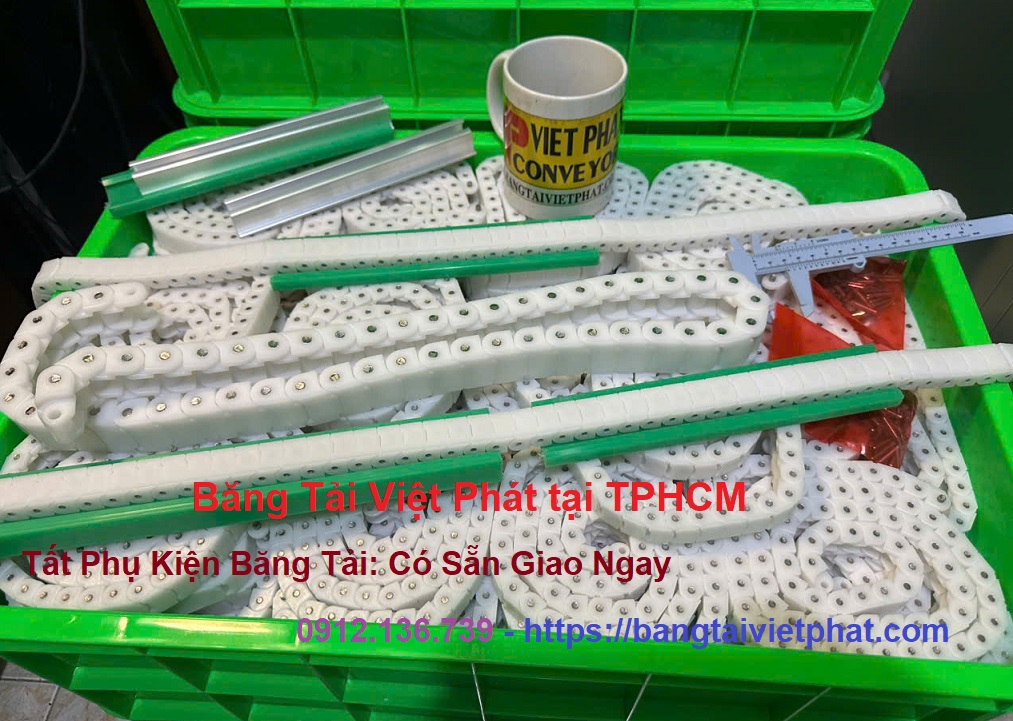

Xích nhựa dòng 40P và 60P
Đây là hai dòng xích nhựa ứng dụng khá hay và đặc thù. Thường sử dụng trong thiết kế tải khay, tải đĩa vuông, đĩa tròn, thau, chậu…tải thùng carton hàng có đáy phẳng và cứng.
Ứng dụng thường thấy nhất là trong các hệ thống tải khay thức ăn nhà ăn tập thể, nhà hàng, hoặc trong các nhà máy chế biến thủy sản ở công đoạn tải khay mổ phi-lê cá hay rửa thịt…
Đặc tính kỹ thuật
Hai dòng xích nhựa này có ứng dụng cơ bản giống nhau. Khác nhau về kích thước quy cách và tải trọng.
Xích nhựa 40P và 60P hay được thiết kế chạy song song đồng trục đỡ khay sản phẩm. Hai bên băng chuyền cần có lan can dẫn hướng đỡ để khay sản phẩm tải không bị trượt ra hai bên ngoài.
Dòng xích nhựa 40P và 60P tải nhẹ và trung. Trong một số ứng dụng đặc thù, người ta sử dụng 02 dòng xích nhựa này như những dây sên xích kéo các vật tải nặng hơn trên nó như gỗ, thịt…Tải nặng hơn, với nguyên lý kỹ thuật hoàn toàn tương tự, là dòng xích nhựa HS 2600. Các bạn đọc thêm tại đây: Xích nhựa tải năng HS 2600.
Thông số xích nhựa dòng 40P
- Vật liệu tiêu chuẩn: Acetal Trắng
- Bước xích: 12.7 mm
- Bản rộng: 20 mm
- Tải trọng định danh: 0.37 kg/m
- Đơn vị sản phẩm tiêu chuẩn: 01 m/sợi
- Bánh nhông đi kèm: Bánh nhông nhựa cùng hãng sản xuất hoặc bánh nhông chuẩn ANSI-40-1
Thông số xích nhựa dòng 60P
- Vật liệu tiêu chuẩn: Acetal Trắng
- Bước xích: 19.05 mm
- Bản rộng: 30 mm
- Tải trọng định danh: 0.71 kg/m
- Đơn vị sản phẩm tiêu chuẩn: 01 m/sợi
- Bánh nhông đi kèm: Bánh nhông nhựa cùng hãng sản xuất hoặc bánh nhông chuẩn ANSI-60-1
Bản vẽ kỹ thuật cơ sở chung của cả hai dòng xích nhựa, Băng Tải Việt Phát đã chia sẻ đầu bài viết. Đi kèm là video thông số kỹ thuật chi tiết đo mẫu thực địa. Bản vẽ và chi tiết thông số kỹ thuật trích lục từ catalog của Băng Tải Việt Phát theo từng dòng hàng trên đây. Trong catalog Băng Tải Việt Phát có cả chi tiết quy cách bánh nhông phụ kiện đi kèm.
Tham khảo thêm: Rail dẫn hướng xích
Chế tác vật liệu xích nhựa theo yêu cầu
Về vật liệu sản xuất băng tải, phổ thông nhất là Acetal Trắng. Tức tên khác của dòng nhựa POM. Hai dòng xích nhựa này hoàn toàn có thể được chế tạo bằng các vật liêu khác theo yêu cầu đặc thù riêng của khách hàng. Đương nhiên, sản xuất lẻ theo yêu cầu, giá thành sẽ khá cao.
Phụ Kiện Cho Xích 40P và Xích 60P
Hệ xích nhựa 40P và xích nhựa 60P sử dụng cùng một hệ phụ kiện với xích sên truyền động 40 (còn gọi C40) và xích sên truyền động 60 (còn gọi C60). Tất cả nhông, bát, ty đều có thể sử dụng lẫn cho nhau, trừ bộ rail dẫn hướng của xích nhựa 40P và xích nhựa 60P là có hệ phụ kiện rail dẫn hướng riêng (có thể sử dụng cùng hệ nẹp trượt chống mòn áo ngoài lan can dẫn hướng HDPE cốt nhôm định hình).
Điểm tốt là các hệ phụ kiện phục vụ cho xích sên truyền động 40 (còn gọi C40) và xích sên truyền động 60 (còn gọi C60) đều là các vật tư phổ thông, rất dễ kiếm hàng. Và giá thành khá rẻ.
Video dưới đây test phụ kiện để minh họa cách sử dụng trên.
Ứng dụng kỹ thuật
Như chia sẻ ở trên, thường hai dòng xích tải này thiết kế hai dây băng chạy song song và đồng trục. Có lan can dẫn hướng hai bên chống trượt sản phẩm tải.
Không nên thiết kế vượt quá 30m tổng chiều dài hệ thống băng tải. Nếu hệ thống thiết kế quá dài và tải trọng nặng, nên đổi sang dòng xích nhựa khác dưới đây.
Một phương thức thiết kế tương tự, sử dụng băng tải xích nhựa 820 K325. Tuy nhiên, về mỹ quan thì xấu hơn nhiều. Kết cấu bánh nhông và ray đỡ cũng phức tạp hơn. Lợi thế là băng tải xích nhựa 820 K325 là hàng phổ thông, dễ tìm vật tư, dễ thay vật tư hơn hai dòng xích nhựa 40P và 60P.
Đọc thêm về dòng băng tải xích nhựa 820 K325: Băng Tải Xích Nhựa 820 K325.
Đọc thêm: Danh Mục Sản Phẩm Các Dòng Băng Tải Xích Nhựa.
Hướng dẫn cách tự chế rail đỡ xích nhựa 40P và 60P
Rail dẫn hướng đi kèm sản phẩm xích nhựa 40P và 60P thường do cùng nhà sản xuất xích nhựa cung cấp. Nhưng ít thông dụng, và giá thành thường rất mắc do nhập phụ kiện vật tư lẻ đi kèm.
Một cách khác là chúng ta có thể… tạm sử dụng hai dòng nẹp trượt chống mòn HDPE đóng khung đỏ trong catalog phụ kiện nẹp trượt chống mòn của Băng Tải Việt Phát dưới đây. Mã CH-H hoặc mã DP-87.
Hoặc các bạn tự chế tác rail dẫn hướng. Chuẩn hơn, tốt hơn. Và rất dễ làm. Băng Tải Việt Phát hướng dẫn cách chế tác rail dẫn hướng như sau, ví dụ cho dòng xích nhựa 60P.
Các bạn chấn U inox 304. Xích nhựa 60P có bản rộng tiêu chuẩn 30mm. Mỗi bên các bạn để khoảng cách 1.5mm. Vậy lọt lòng rail inox chấn U của các bạn sẽ là 33mm.
Xong, các bạn đặt mua nẹp trượt chống mòn profile chữ I, mã hàng DP-125, như phần đóng khung màu tím trong catalog. Chất liệu nhựa HDPE trơn, chịu ma sát tốt, chống mòn. Hàng dễ kiếm, và luôn có sẵn.
Rồi các bạn bắn vít âm cố định nẹp trượt HDPE xuống đáy rail chấn U. Cho xích nhựa trượt bên trên nẹp trượt HDPE. Hai thành rail chấn U sẽ giữ không cho xích trượt biên.
Nhận tư vấn kỹ thuật và tìm mua dòng xích nhựa 40P và 60P ở đâu?
Băng Tải Việt Phát chỉ là một trong các đơn vị cung cấp phụ kiện băng tải các loại. Trong đó có dòng xích nhựa 40P và 60P. Luôn có sẵn hàng tồn.
Khác biệt với các nhà cung cấp khác, Băng Tải Việt Phát nhập hàng phụ kiện băng tải số lượng lớn, nhập số lượng theo container hàng tháng rất nhiều dòng phụ kiện khác nhau.
Vậy nên, giá hàng phụ kiện băng tải của Băng Tải Việt Phát luôn là giá sỷ. Và Băng Tải Việt Phát luôn tự tin đảm bảo giá hàng tốt nhất thị trường Thành Phố Hồ Chí Minh.
Ngoài ra, Băng Tải Việt Phát có xưởng cơ khí riêng, chế tác các hệ thống băng tải nguyên cụm. Do vậy, Băng Tải Việt Phát có đội ngũ kỹ sư cơ khí chuyên ngành băng tải lâu năm và lành nghề. Và Băng Tải Việt Phát có thể luôn luôn cung cấp tư vấn kỹ thuật chi tiết cho các bạn cả trước, trong và sau khi mua hàng.
Địa chỉ văn phòng: 134 Trương Công Định, Phường 14, Quận Tân Bình, Thành Phố Hồ Chí Minh.
Địa chỉ xưởng cơ khí: C90 Vườn Thơm, Huyện Bình Chánh, Thành Phố Hồ Chí Minh.
Số hotline điện thoại và zalo: 0912.136.739.
Chân thành cám ơn các bạn đã đọc bài viết chia sẻ!
