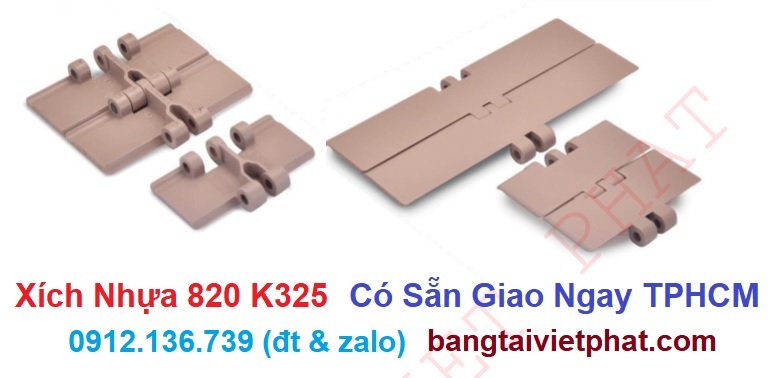

Xích nhựa 820 K325 là hệ vật tư phục vụ thiết kế băng tải xích nhựa chạy thẳng phổ thông hay gặp nhất, vật liệu là nhựa tiêu chuẩn POM, có bước xích chung là 38.1 mm, bản rộng tiêu chuẩn là 82.6 mm, sử dụng trong ngành chế biến thực phẩm và nước giải khát.
Bản vẽ xích nhựa 820 K325
Quy cách kỹ thuật chung
Xích nhựa 820 K325 có tiêu chuẩn kĩ thuật toàn cầu, nên hãng sản xuất nào cũng chung một thông số kĩ thuật. Nói một cách khác, xích nhựa của hãng sản xuất này lắp được cho xích nhựa của hãng sản xuất khác, và xích của tất cả các hãng đều sử dụng lẫn hệ phụ kiện của nhau được.
Vì vậy, bản vẽ của xích nhựa 820 K325 chỉ khác nhau về cách vẽ, còn thông số kĩ thuật thì giống nhau. Bản vẽ dưới đây của Băng Tải Việt Phát để các bạn tham khảo.
Giải thích các thông số bản vẽ
- P: Bước xích tiêu chuẩn 38.1mm
- M: Rộng đáy xích 42.1mm
- L: Độ dày mặt xích tới tâm ty inox 7.2mm
- H: Độ dày phủ bì xích 13.5mm
- E: Đường kính ty inox 6.35mm
- T: Độ dày mặt nhựa xích: 4mm
- RD: Bán kính uốn cong tối đa theo chiều thẳng đứng 40mm (không phải bán kính cua cong)
- GC: Khoảng trống thiết kế nẹp đỡ xích tối thiểu 44.5mm
- Ty: inox SUS 304
- Xích: Nhựa POM (Polyoxymethylene)
- Tiêu chuẩn đóng hộp: 80 bước xích mỗi hộp carton, tương đương 3.048m.
Vật liệu của xích nhựa 820 K325
Xích nhựa 820 K325 có vật liệu là nhựa POM. Cũng có khi gọi là nhựa Acetal. POM viết tắt của tên khoa học Polyoxymethylene, có chất phụ gia thiên về làm cứng nhựa. Acetal viết tắt của tên khoa học Polyacetal, có chất phụ gia thiên về làm trơn bề mặt vật liệu nhựa.
Thường thì các hãng sản xuất đều sử dụng vật liệu nhựa POM để sản xuất xích nhựa 820 K325. Duy có loại xích nhựa thường có màu xanh thẫm, có tính năng chống bôi trơn (tức không cần xịt nước chống bôi trơn khi vận hành, sử dụng ở công đoạn đưa thùng carton ra bên ngoài chuẩn bị xếp vô pallet) thì sử dụng vật liệu Acetal.
Thông số kĩ thuật điển hình của xích nhựa 820 K325
Xích nhựa 820 K325 có bản rộng tiêu chuẩn là 80.6 mm. Bước xích của băng tải là 38.1 mm. Độ dày của mặt dây băng từ 3.5 mm tới 04 mm tùy hãng sản xuất. Băng Tải Việt Phát xuất hàng dày 4mm.
Hệ Băng Tải xích nhựa 820 để thiết kế chạy băng tải thẳng, nên không có bán kính cong. Khi thiết kế chạy cong cho băng tải, chúng ta đổi sang sử dụng hệ xích nhựa 880 TAB K325. Từng thông số kỹ thuật chi tiết hơn đã giải thích tại bản vẽ ở trên. Liệt kê trên đây là các thông số điển hình mà hãng nào sản xuất xích 820 K325 cũng tuân thủ giống nhau.
Đọc thêm: Hệ xích nhựa chạy thẳng 820
Các câu hỏi thường gặp liên quan tới xích nhựa 820 K325
Thiết kế chạy cong cho băng tải xích nhựa 820 K325 thế nào?
Xích nhựa 820 K325 nguyên bản là thiết kế chạy thẳng. Khi chạy hơi cong cong có 1 chút đổi hướng của hệ thống thì có thể được. Độ cong bao nhiêu thì chúng ta cần mẫu thực tế bẻ cong để chiếu theo đó làm khung sườn băng tải. Không có thông số bán kính cong tối thiểu, vì các hãng sản xuất khác nhau có các sai số khác nhau về mỗi bước xích. Và chúng ta có thể thiết kế hơi cong cong do độ sai số nhỏ khi sản xuất của mỗi bước xích mà thôi. Vì nó không phải là băng tải xích nhựa chạy cong.
Trong hệ thống chung, chúng ta thường gặp yêu cầu thiết kế cua cong 90°. Khúc cua cong 90° chúng ta sử dụng băng tải xích nhựa chạy cong hệ 880 TAB K325. Các khúc chạy thẳng chúng ta vẫn sử dụng xích 820 K325. Chúng ta gọi là các line. Chuyển sản phẩm tải giữa line này sang line kia, chúng ta gọi là đổi line. Đổi line bằng cách thiết kế cặp đầu song song và lái sản phẩm tải từ line này sang line kia bằng thanh dẫn hướng.
Tương ứng với xích nhựa 820 K325 mà vật liệu inox thì là xích gì?
Là xích inox 812 K325. Cùng là bản rộng tiêu chuẩn 82.6mm. Vật liệu inox 304. Chú ý: có vật liệu inox 201, nhưng dễ gặp hàng giập trong nước, độ dơ ty xích cao, chạy kêu lọc xọc và tuổi thọ sản phẩm thấp.
Đọc thêm: Băng Tải Xích Inox Chạy Thẳng 821 K325
Phân biệt xích nhựa chạy thẳng và xích nhựa chạy cong thế nào?
Xích nhựa chạy thẳng mã hàng bắt đầu số 820, giống như 820 K325, các mắt xích hình chữ nhật, thẳng và đều. Xích nhựa chạy cong mã hàng 880 TAB hoặc 882 TAB, mỗi cánh xích có khe hở để có không gian mỗi mắt xích kẹp nhau khi chạy cong 90 độ hoặc 180 độ.
Tại sao các hệ xích K325 phổ thông nhất?
Vì các hệ xích K325 có bản rộng tiêu chuẩn 82.6mm, mà tuyệt đại bộ phận chai lọ vừa tay cầm của con người có đường kính từ 70mm tới 75mm. Bản rộng 82.6mm thiết kế tải vừa vặn nhất, nên sử dụng nhiều nhất và phổ thông nhất.
