Băng tải xích nhựa trong thiết kế chế tạo băng tải công nghiệp có thể coi là 1 trong vài dòng băng tải quan trọng nhất. Bởi vì nó theo tiêu chuẩn kỹ thuật chung, thiết kế chế tạo dễ, giá thành rẻ, sử dụng bền, và kiếm vật tư thay thế rất dễ. Nên rất tiện cho việc bảo hành bảo trì. Tuy nhiên, trong rất nhiều mã băng tải xích nhựa, không chỉ người sử dụng mà ngay cả các bạn thiết kế chế tạo băng tải cũng hay sử dụng sai hoặc lẫn dòng băng tải xích nhựa có mã 821 K 750.
Tham khảo thêm: Danh Mục Băng Tải Xích Nhựa Sử Dụng Thường Xuyên Nhất Trong Thiết Kế Băng Tải, Bản Vẽ, Báo Giá
Quy cách kỹ thuật băng tải xích nhựa mã hàng 821 K750
Băng tải xích nhựa mã hàng 821 K750 có bản rộng tiêu chuẩn là 190.5 mm, độ dày 3 mm, bước xích tiêu chuẩn 38.1 mm, thông thường được đóng hàng theo 1 hộp hàng tiêu chuẩn với 80 mắt xích, tương đương với 3.048 m. Tức dài hơn 3 m 1 chút.
Đây là tiêu chuẩn đóng hàng chung của rất nhiều hệ băng tải xích nhựa và băng tải xích inox, và thông thường các bạn sẽ nhìn thấy chữ K trong mã hàng của các hệ Băng Tải xích này.

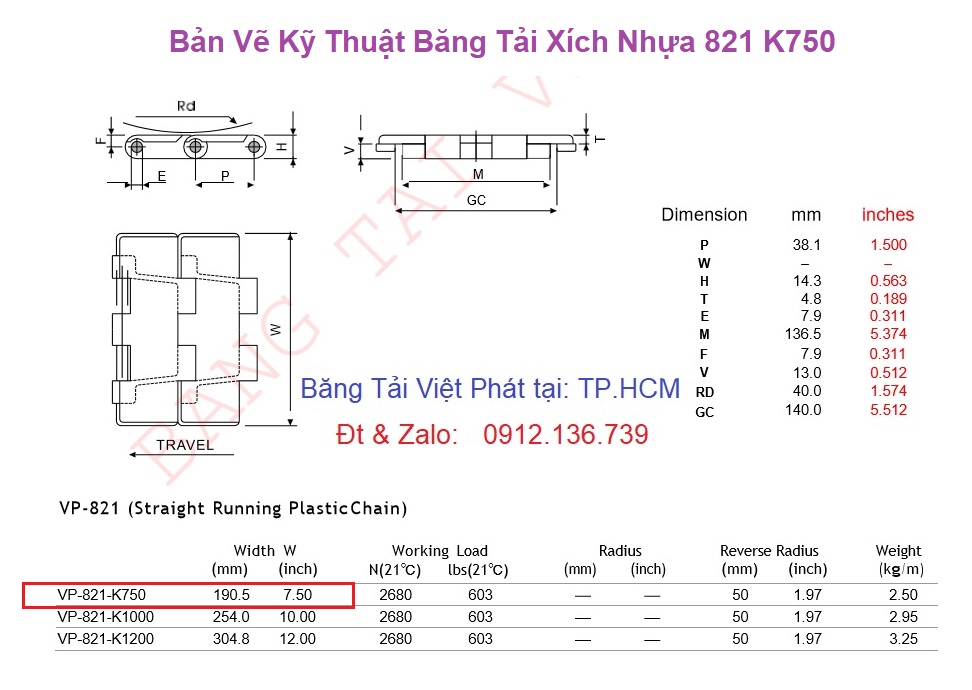

Bản vẽ kỹ thuật tiêu chuẩn của băng tải xích nhựa 821 K750
Dưới đây là bản vẽ tiêu chuẩn các quy cách kĩ thuật của băng tải phích nhựa 821 K 750 để các bạn tiện tham khảo quy cách vật tư khi tính toán thiết kế chế tạo các hệ băng tải xích.
Tham khảo thêm: Xích nhựa chạy cong mã hàng 882 TAB K750
So sánh sự khác nhau giữa băng tải xích nhựa 820 K750 và băng tải xích nhựa 821 K750
Hai dòng băng tải xích nhựa với mã hàng nói trên có rất nhiều quy cách và ứng dụng giống nhau, nhưng cũng có điểm khác nhau cơ bản.
Thứ nhất, cả 02 dòng băng tải xích nhựa này đều có bản rộng tiêu chuẩn là K750, tương ứng với bản rộng tiêu chuẩn giá hệ mi-li-mét là 190.5 mm. Tuy nhiên, dòng xích nhựa 821 K750 là thế hệ sau, có khả năng chịu tải lớn hơn, thiết diện mặt đáy của xích nhựa 821 K750 tiếp xúc với bánh nhông chủ động kéo tải lớn hơn nên kéo tải mạnh hơn. Xích nhựa 820 K750 thì cùng sử dụng với hệ tiêu chuẩn phụ kiện băng tải của xe nhựa 820 K325, dễ thiết kế hơn, tiện và dễ đồng nhất các hệ vật tư thay thế hơn.
Xét các yếu tố trên, khi chúng ta sử dụng tương thích với vật tư nhiều hệ băng tải xích nhựa mà hệ thống của chúng ta không yêu cầu kéo tải quá nặng, thì băng tải xích nhựa 820 K750 sử dụng sẽ tiện hơn. Chi phí vật tư mua dây băng tải xích nhựa rẻ hơn một chút xíu, và các hệ phụ kiện đi kèm với nó rẻ hơn kha khá. Tìm vật tư tiêu hao phẩm thay thế cũng dễ hơn.
Trường hợp các bạn thiết kế mới hoặc thiết kế kéo tải nặng với băng tải xích bản rộng K750 thì các bạn nên sử dụng hệ xích nhựa 821 K750. Không chỉ vì vấn đề tài trọng, các hệ băng tải hiện đại sau này với bản rộng tiêu chuẩn 190.5 mm này họ đều sử dụng hệ 821 K750 hết, vì đây là mẫu hàng cập nhật nhiều hơn, sử dụng sau này sẽ càng ngày càng phổ thông hơn. Tổng chi phí vật tư sẽ mắc hơn ít nhiều.
Trường hợp các bạn đang sử dụng hệ băng tải xích nhựa 820 K750 thì cũng không cần thay đâu. Vật tư dây bằng tải xích nhựa lúc nào cũng có sẵn dễ tìm. Sự chênh lệch giá của vật tư mua băng tải xích không quá nhiều, ít hơn nhiều so với việc sửa hệ thống băng tải hiện hữu của các bạn.
Về vật liệu chế tác, cả hai dòng đều sử dụng vật liệu nhựa POM, và đều có bước xích tiêu chuẩn là 38.1mm. Quy cách đóng hàng tiêu chuẩn cũng giống nhau: 3.048m / hộp
Tham khảo thêm: Danh Mục Các Dòng Vật Tư Phụ Kiện Băng Tải, Bản Vẽ, Báo Giá
Điểm khác biệt khi thiết kế xích nhựa K750 chạy thẳng và xích nhựa K750 chạy cong
Khi thiết kế băng tải xích nhựa chạy thẳng với 2 hệ xích 820 K750 hoặc 821 K750, kết cấu cơ khí không khác biệt bao nhiêu. Chủ yếu khác về vật tư là hai bộ bánh nhông chủ động và bị động. Chỉ cần cùng lỗ trục của bánh là ok. Các thiết kế khác giống hệt nhau.
Tuy nhiên, với cùng hệ bạn rộng tiêu chuẩn K750 (tức 190.5 mm) mà thiết kế băng tải xích nhựa chạy cong thì kết cấu khúc cua cong hoàn toàn khác nhau. Hai hệ vật tư cua cong cũng khác nhau. Các bạn rất cần chú ý điểm này nhé. Băng tải biện pháp đã có bài chia sẻ chi tiết về cách thiết kế của 02 hệ băng tải xích nhựa chạy cong này, và mã hàng của chúng là 880 TAB K750 và 882 TAB K750. Chọn mẫu xích sai sẽ khá mệt vì hệ vật tư đi kèm của 2 hệ sinh nhựa chạy cong này khác biệt rất nhiều.
Về tải trọng của băng tải xích nhựa, các bạn tra quy cách thông số ở bản vẽ bên trên, hoặc tham khảo cách tính nhẩm tải trọng băng tải nhựa trong video dưới đây:
Tham khảo thêm: Xích Inox Chạy Thẳng Mã Hàng 802 K750
Tham khảo thêm: Xích Inox Chạy Thẳng Mã Hàng 812 K750
Báo giá xích nhựa 821 K750
Tại thời điểm cập nhật bài chia sẻ này, báo giá xuất kho từ một trong ba kho hàng của Băng Tải Việt Phát tại Quận Tân Bình cho xích nhựa 821 K750 là 450.000 VND/mét, tương đương với khoảng 1.350.000 VND / hộp tiêu chuẩn dài 3.048 mét.
Các quận nội đô TPHCM có ship miễn phí cho các đơn hàng có giá trị đặt hàng từ 10.000.000 VND trở lên.
Tìm tư vấn kỹ thuật và đặt mua băng tải xích nhựa 821 K750 ở đâu?
Có khá nhiều đơn vị cơ khí chuyên về băng tải cung cấp được các hệ băng tải xích nhựa 821 K750 này. Băng Tải Việt Phát tại TP Hồ Chí Minh chỉ là một trong số đó. Tuy nhiên, Băng Tải Việt Phát tại TP Hồ Chí Minh là một trong số rất ít các đơn vị có tuổi đời tuổi nghề lâu nhất trong ngành này, và hiện đang đứng đứng đầu tại TP Hồ Chí Minh về năng lực cung cấp các hệ vật tư phụ kiện băng tải. 100% tất cả các loại băng tải xích nhựa, băng tải xích inox theo hệ K đều hàng có sẵn giao ngay tại một trong ba kho hàng của Băng Tải Việt Phát tại Quận Tân Bình, TP Hồ Chí Minh.
Bên cạnh đó, Băng Tải Việt Phát có xưởng cơ khí chuyên thiết kế chế tạo băng tải, nên độ chuyên sâu về kĩ thuật cơ khí băng tải cao. Khi các bạn đặt mua các hệ vật tư phụ kiện băng tải từ Băng Tải Việt Phát, Băng Tải Việt Phát có thể hỗ trợ các bạn về tư vấn kỹ thuật, cách thiết kế chế tạo các dòng băng tải công nghiệp, có thể giúp các bạn sửa bản vẽ thiết kế, lên dự toán vật tư cho các dự án thiết kế chế tạo băng tải mà các bạn đang theo. Hoặc có thể cung cấp hàng có sẵn giao ngay để các bạn thay thế vật tư trong hệ băng tải các bạn đang sử dụng. Nếu hệ thống băng tải của các bạn đang sử dụng có trục trặc sai số gì về kĩ thuật, cũng có thể tùy lúc liên hệ với Băng Tải Việt Phát để nhận tư vấn kỹ thuật hướng xử lý, cách xử lý, các lựa chọn giải pháp và chi phí xử lý.
Chân thành cảm ơn các bạn đã theo dõi ủng hộ kênh của Băng Tải Việt Phát tại TP Hồ Chí Minh trong suốt thời gian qua! Chúc các bạn một ngày làm việc tốt lành, và hẹn gặp lại trong các bài chia sẻ kỹ thuật tiếp theo!
