Xích nhựa chạy cong dòng 880 TAB

Băng tải xích nhựa dòng 880, chạy cong, bán kính cong tối thiểu 500mm, các bản rộng K325 (82.6mm), K450 (114.3mm), K600 (152.4mm), K750 (190.5mm). Giới thiệu thêm về Việt Phát:
Kỹ sư cơ khí chuyên ngành băng tải, tư vấn kỹ thuật trước, trong và sau khi bán hàng;
Có xưởng cơ khí và bộ phận kỹ thuật chuyên thiết kế chế tạo các hệ thống băng tải nguyên cụm;
Đứng SỐ MỘT tại TP. Hồ Chí Minh về năng lực cung cấp các dòng băng tải xích nhựa và inox cùng các hệ phụ kiện băng tải;
Hàng tồn luôn số lượng lớn, nhập hàng theo container, giá sỷ, cam kết giá tốt nhất tại thị trường TP. Hồ Chí Minh;
Đủ các mã hàng, kể cả các mã hàng hiếm;
Giao hàng trong ngày;
Miễn phí giao hàng khu vực TP. Hồ Chí Minh với đơn hàng phụ kiện băng tải giá trị trên 10.000.000VND;
Bảo hành khách hàng nhà máy 18 tháng, khách hàng gia công cơ khí 12 tháng;
Liên hệ tư vấn số zalo và điện thoại: 0912.136.739.

Liên hệ báo giá

Chi tiết hơn
Đánh giá

Xích nhựa dòng 880 TAB

Xích nhựa dòng 880 TAB còn được gọi là băng tải xích nhựa 880 TAB. Đây là một dòng xích nhựa phổ thông trong thiết kế băng tải, chạy thẳng chạy cong đều được. Khi chạy cong, thiết kế bán kính cong tối thiểu MinR = 500mm. (MinR viết tắt của chữ Minimum Radius, có nghĩa là bán kính cong nhỏ nhất cho phép).

Các bạn tìm hiểu chi tiết kỹ thuật, ứng dụng vật tư phụ kiện, tham khảo bản vẽ và cách thiết kế băng tải sử dụng xích nhựa 880 TAB, các bạn tiếp tục đọc bài chia sẻ này. Trường hợp các bạn cần tham khảo trước báo giá của các dòng xích 880 TAB phổ thông nhất, các bạn có thể bấm liên kế sau đây để nhảy xuống trực tiếp phần báo giá băng tải xích nhựa: Báo Giá Băng Tải Xích Nhựa 880 TAB Các Mã Hay Gặp Nhất

Mã hàng xích nhựa thông dụng nhất của dòng 880 TAB

Cũng tương tự như dòng xích nhựa chạy thẳng với mã hàng thông dụng nhất là xích 820 K325, băng tải xích nhựa chạy cong mã hàng thông dụng nhất là xích 880 TAB K325. K325 là bản rộng tiêu chuẩn có độ rộng 82.6mm, phù hợp nhiều nhất với tất cả các kích thước đáy chai nhựa, lon nước ngọt, chai thủy tinh có đường kính trung bình từ 70mm tới 75mm.

Đây cũng là hai mã hàng sử dụng cùng nhau nhiều nhất. Trong thiết kế layout cơ bản chung, xích 820 K325 sẽ đảm trách gần như 100% các đoạn băng tải thẳng. Xích nhựa 880 TAB K325 thường chỉ đảm trách các đoạn cong. Sản phẩm tải sẽ được chuyển line từ các đoạn băng tải xích chạy thẳng sang đoạn băng tải xích chạy cong và ngược lại bằng hệ thống lan can dẫn hướng.

Tham khảo thêm: Danh Mục & Báo Giá Các Mã Hàng Băng Tải Xích Nhựa.

Vật liệu nhựa và bản rộng tiêu chuẩn của xích nhựa chạy cong 880 TAB

Xích nhựa dòng 880 TAB là dòng xích nhựa chạy cong, vật liệu nhựa POM, viết tắt của chữ polyoxymethylene. Dòng xích nhựa này có các bản rộng tiêu chuẩn sau:

K250: bản rộng 63.5mm;
K325: bản rộng 82.6mm;
K400: bản rộng 101.6mm;
K450: bản rộng 114.3mm;
K600: bản rộng 152.4mm.

Từ K600 trở lên, do đặc thù tải trọng chạy cong, dòng xích nhựa 880 TAB đổi sang thành dòng xích nhựa 882 TAB.

Băng tải xích nhựa chạy cong

Xích nhựa chạy cong hay có người gọi là băng tải xích nhựa chạy cong, cũng có người gọi là băng tải xích nhựa chạy cua. Mã chuẩn của dòng băng tải xích nhựa này được đặt tên là dòng băng tải xích nhựa 880. Ví dụ:

Mã 880 TAB K325: Băng tải xích nhựa chạy cong bản rộng K325 = 82.6mm theo dòng TAB.
Mã 880 MAG K450: Băng tải xích nhựa chạy cong bản rộng K450 = 114.3mm theo dòng từ tính.

(Tương tự dòng băng tải xích nhựa chạy thẳng có mã 820)

Mặt dưới băng tải xích nhựa chạy cong 880 TAB K325. Ngạp chẻ sang hai bên gọi là TAB, nên có tên là dòng 880 TAB. Ngạp TAB giúp băng tải không lật xích khi chạy qua khúc cua cong do lực hướng tâm motor kéo.

Người ta chế tạo ra có dòng băng tải xích nhựa chạy cong này nhằm sử dụng cho các đoạn băng chuyền tải khi đi qua các khúc cua cong theo từng ứng dụng thực tế, hoặc tùy thuộc vào bề mặt diện tích (layout) cụ thể mà sử dụng sao cho phù hợp và hiệu quả.

Bản vẽ xích nhựa chạy cong dòng 880 — Catalog thông số kỹ thuật chi tiết xích nhựa dòng 880. Dòng xích nhựa 880 này thiết kế chạy cong, và mã hàng được sử dụng nhiều nhất là mã hàng 880 TAB K325.

Thiết kế TAB trong băng tải dòng 880 TAB để khi chạy cong không lật xích do lực hướng tâm.

Khi băng tải của chúng ta đang chạy theo một đường thẳng, đến khúc cua sẽ bị đổi hướng và rất dễ dẫn đến khả năng xích bị lật. Do đến khúc cua này sẽ có lực hướng tâm phát sinh khi motor kéo băng tải, lực kéo nặng hơn dễ dẫn đến tình trạng bị lật xích. Nên cần có cơ chế thiết kế giữ xích nhựa chạy qua khúc cong mà không bị lật xích.

băng tải xích nhựa hong's belt — Mặt dưới băng tải xích nhựa mã hàng 882 TAB K600. Khi tăng bản rộng tiêu chuẩn băng tải xích nhựa chạy cong lên 152.4mm, thiết kế cũ dòng 880 TAB bắt đầu không đủ tải. Phải đổi sang thiết kế dòng 882 TAB. Băng tải xích nhựa luôn là dòng băng tải chạy một chiều. Các bạn lắp ráp dây băng tải xích lên băng chuyền thì nhìn mũi tên in phía dưới đáy băng tải xích, và lắp theo chiều chỉ định của mũi tên. Xem thêm chi tiết về dòng băng tải xích nhựa chạy cong 882 TAB tại đây: Băng Tải Xích Nhựa Chạy Cong Dòng 882 TAB K600.

Đối với vấn đề này, người ta nghiên cứu và thiết kế, chia băng tải xích nhựa chạy cong thành 3 dòng: TAB, MAG và BEVEL.

Với bản rộng xích nhựa chạy cong nhỏ K325 ứng với bản rộng chuẩn 82.6mm, K450 ứng với bản rộng chuẩn 114.3mm, người ta thường sử dụng mã 880 (tức BEVEL), 880TAB và 880MAG (tức 880M).

Bán kính cong tối thiểu của các dòng băng tải xích nhựa chạy cong bản nhỏ này là 457mm theo tiêu chuẩn thiết kế. Nhưng chúng ta nên thiết kế bán kính cong tối thiểu từ 500mm trở lên. Và các cơ cong băng tải xích nhựa tiêu chuẩn cho dòng băng tải xích nhựa chạy cong 880 TAB cũng từ 500mm trở lên.

Mẫu băng tải xích nhựa 880 TAB K325 tại văn phòng Băng Tải Việt Phát, địa chỉ: 134 Trương Công Định, Phường 14, Quận Tân Bình, TP. Hồ Chí Minh.

Khi nào chuyển thiết kế từ dòng băng tải xích chạy cong 880 TAB sang dòng 882 TAB?

Với bản rộng xích nhựa chạy cong lớn, từ K600 trở lên (tức bản rộng xích nhựa từ 152.4mm trở lên) người ta đổi qua mã là: 882 – 882TAB – 882MAG.

Bán kính cong tối thiểu của các dòng băng tải xích nhựa chạy cong bản lớn này là 610mm. Cũng có một dòng xích nhựa khác chạy cong, giá thành mắc hơn rất nhiều. Mã hàng dòng này là RT 114. Dòng xích nhựa RT 114 này sử dụng chính trong các ngành công nghiệp chế biến thực phẩm như: cafe, sữa bột, ca cao, đường, bột mỳ… Các bạn có thể tìm hiểu thêm về dòng xích nhựa sử dụng trong chế biến thực phẩm này tại: Xích nhựa RT 114.

catalog xích nhựa 882 TAB — Bốc tách thông số từ catalog kỹ thuật băng tải xích nhựa 880 TAB và băng tải xích nhựa 882 TAB, cùng ghi chú thể hiện sự chuyển đổi kỹ thuật giữa hai dòng băng tải.

03 phương thức chạy cong chống lật xích của các dòng băng tải xích nhựa chạy cong 880

Có 03 phương thức chống lật băng tải xích nhựa khi chạy cong. Băng tải xích nhựa khi chạy qua khúc cua cong luôn có xu hướng lật xích về phía trong. Do lực hướng tâm từ motor kéo.

Dưới đây, Băng Tải Việt Phát liệt kê 03 phương thức chống lật xích. Cũng là 03 thiết kế và 03 dòng băng tải xích nhựa chạy cong 880.

Dòng băng tải xích nhựa chạy cong BEVEL là dòng băng tải xích nhựa chạy cong bằng cạnh vát nằm bên dưới xích, nó được lắp qua bởi các cơ cong, các cơ cong này sẽ có nhiệm vụ giữ xích nhựa chạy cong, không cho xích nhựa chạy bên trên bị lật. Dòng băng tải xích nhựa chạy cong BEVEL đôi khi không ghi mã BEVEL vô mã xích, và thường chỉ đơn giản ghi mã 880 K325.

Dòng băng tải xích nhựa mã 880 K325 chính là dòng băng tải xích nhựa 880 BEV K325. Khi đặt hàng thay thế vật tư, các bạn nên chú ý điểm này. Nhất là với các đơn vị khác nhập khẩu, không có sẵn hàng tồn và cho phép đổi hàng như Băng Tải Việt Phát. Sai sót này xảy ra tương đối nhiều lần với các khách hàng của Băng Tải Việt Phát khi trước mua hàng qua các đơn vị thương mại mà không nhận được đủ tư vấn kỹ thuật chuyên ngành.

2. Dòng băng tải xích nhựa TAB là dòng băng tải xích nhựa chạy cong bằng ngạp nằm 2 bên dưới mặt xích, giữa xích và các ngạp này sẽ có các cơ cong nhằm giữ xích để chúng không bị lật. Dòng băng tải xích nhựa chạy cong băng cơ cấu TAB là dòng băng tải sử dụng phổ thông nhất.

3. Dòng băng tải xích nhựa MAG, tức Magnetic, viết tắt là M, là dòng băng tải chạy cong chống lật xích nhựa bằng kết cấu từ tính của nó, kết cấu mặt dưới của dòng xích nhựa chạy cong bằng từ này khác với 2 dòng TAB và BEVEL. Kết cấu cơ cong đi cùng dòng MAG cũng khác với kết cấu cơ cong của 2 dòng kia.

Cơ cong cho băng tải xích nhựa 880 TAB K325. Băng Tải Việt Phát cung cấp. Luôn có hàng tồn số lượng lớn. Giá sỷ và cam kết giá hàng tốt nhất Thành Phố Hồ Chí Minh.

Các bạn có thể đọc tham khảo thêm chi tiết phân biệt sự khác nhau giữa 03 dòng băng tải xích nhựa chạy cong này tại link sau đây: Phân biệt sự khác nhau giữa ba phương thức chạy cong dẫn đến 03 dòng băng tải xích nhựa chạy cong 880.

Báo giá băng tải xích nhựa 880 TAB

Giá băng tải xích nhựa chạy cong cũng như các dòng vật tư phụ kiện băng tải khác, có lên xuống theo thị trường. Tại thời điểm cập nhật bài viết này, Băng Tải Việt Phát chia sẻ giá bán xuất xưởng của các dòng băng tải xích nhựa 880 TAB như dưới đây để các bạn tham khảo:

880 TAB K325: 650.000 VND/hộp
880 TAB K450: 760.000 VND/hộp
880 TAB K600: 890.000 VND/hộp
882 TAB K750: 980.000 VND/hộp

Các dòng xích nhựa 880 TAB và 882 TAB kể trên luôn có hàng sẵn, và giá thành không thay đổi nhiều. Các dòng bản mã tiêu chuẩn K1000 và K1200 cũng luôn có sẵn hàng, nhưng báo giá tùy thuộc thời điểm nhập hàng.

Tất cả các dòng hàng trên đều có thể giao hàng trong ngày. Thanh toán linh hoạt. Đơn vị tính của mỗi hộp xích nhựa 880 TAB là 3.048 mét (tương đương 80 mắt xích, mỗi mắt xích tương đương một bước xích 38.1 mm).

Cơ cong băng tải xích nhựa 880 MAG chạy từ tính

Các cơ cong đi cùng dòng băng tải xích nhựa chạy cong bằng từ tính, tức dòng 880 MAG, có cấu trúc phẳng mặt. Các cục nam châm được đúc chìm bên trong có tác dụng hút chống lật xích, giữ băng tải xích nhựa, không cho xích nhựa lật ra khỏi đường ray.

Xưởng cơ khí băng tải việt phát — Một góc xưởng cơ khí Băng Tải Việt Phát. Hiện chuyển về địa chỉ: C90 Đường Vườn Thơm, Huyện Bình Chánh, TP. Hồ Chí Minh.

Các dòng băng tải xích nhựa nói chung và dòng băng tải xích nhựa chạy cong nói riêng đều được ứng dụng trong rất nhiều ngành công nghiệp sản xuất, chế biến thực phẩm, nước uống, nước đóng chai, nước giải khát, các công đoạn tải chai, lon, thùng, kiện…

Dòng băng tải xích nhựa chạy cong bằng từ này ngoài những ứng dụng như bên trên còn thường được ứng dụng cho tốc độ chạy băng tải nhanh.

Cơ cong sử dụng cho dòng này bắt buộc phải là dòng cơ cong mà trong đó có các cục nam châm cường lực đúc chìm. Tùy thuộc vào từng tải trọng bên trên mà người ta thiết kế, bố trí số cục nam châm, số lượng nam châm trong cơ cong phù hợp, nhằm mục đích giữ xích không bị lật. Thường là nam châm cường lực N8.

Mẫu cơ cong băng tải xích nhựa chạy cong dòng MAG, mã hàng 880 MAG K325, có nam châm cường lực N8 đúc chìm trong thân nhựa cơ cong.

Có những ứng dụng chỉ cần bố trí 4 cục nam châm đúc chìm trong đó, nhưng cũng có những ứng dụng cần gia cố thêm 4,5… cục nam châm đúc chìm trong mỗi khúc cua cong nhằm giữ băng tải xích nhựa lúc chạy cong không bị lật khỏi băng chuyền tải.

Không sử dụng cơ cong mã hàng băng tải xích này chạy cho mã hàng băng tải xích khác

Một lưu ý khi các bạn sử dụng băng tải xích nhựa chạy cong đó chính là nhà sản xuất khuyên không nên sử dụng cơ cong của dòng băng tải xích nhựa chạy cong này cho cơ cong của băng tải xích nhựa chạy cong khác và ngược lại. Các bạn nên xài đúng ứng dụng của mỗi dòng băng tải xích nhựa chạy cong. Nếu không, một là sẽ không đúng ứng ứng dụng, không sử dụng được và hai là sẽ sử dụng tạm được nhưng không hiệu quả, nhanh hư hỏng và dễ gây ra tổn thất trong quá trình sử dụng.

Các dòng phụ kiện băng tải xích nhựa do Băng Tải Việt Phát cung cấp. Với các bạn thiết kế băng tải, Việt Phát là “một điểm dừng chân” theo nghĩa one-stop. Nơi các bạn có thể mua gần hết tất cả các dòng phụ kiện phục vụ việc chế tác băng tải của các bạn. Đồng thời các bạn nhận được tư vấn kỹ thuật về ứng dụng của các dòng phụ kiện cả trước, trong, và sau khi mua hàng.

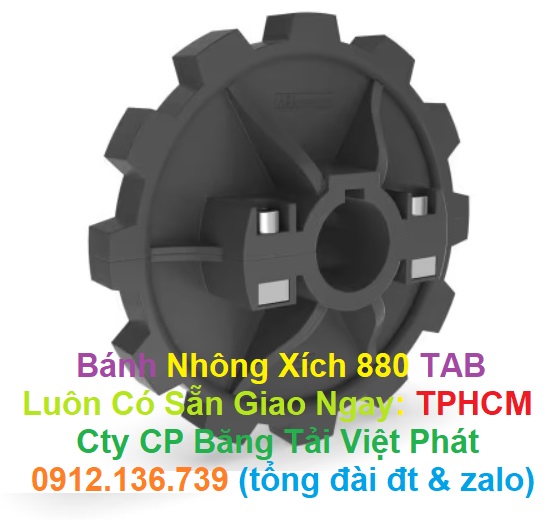

Một điểm chú ý khác là nhà sản xuất khuyên không nên sử dụng bánh nhông của dòng băng tải xích nhựa chạy cong bản rộng nhỏ sử dụng cho dòng băng tải xích nhựa chạy cong có bản rộng lớn.

Tham khảo thêm: Những điều cần biết về băng tải nhựa chạy cong

Lý do chọn mua xích nhựa chạy cong tại băng tải Việt Phát:

Gía cả hợp lý;
Hàng chất lượng, uy tín;
Luôn có sẵn hàng tồn;
Sẵn sáng đổi trả;
Giao hàng miễn phí;
Có thể bán lẻ.

Lý do sử dụng xích nhựa chạy cong: kết cấu mặt dưới, khoảng cách giữa các khe rãnh mặt dưới của hai dòng này hoàn toàn khác nhau. Nếu chúng ta sử dụng bánh nhông nhỏ kéo cho dòng băng tải xích nhựa lớn thì cũng được, nhưng sẽ khá chông chênh, lỏng lẻo. Còn nếu chúng ta lấy bánh nhông của dòng băng tải xích nhựa chạy cong bản lớn chạy cho dòng băng tải xích nhựa chạy cong bản rộng nhỏ thì cũng có khả năng sử dụng được nhưng rất lãng phí.

Trên đây là những chia sẻ thông tin, video, hình ảnh của Băng Tải Việt Phát chúng tôi tới quý vị và các bạn. Hy vọng sẽ giúp ích được phần nào khi các bạn lên thiết kế và chọn lựa dòng băng tải xích nhựa chạy cong phù hợp nhất với ứng dụng của các bạn!

Băng Tải Việt Phát chân thành cám ơn các bạn đã đọc bài chia sẻ!

__oOo__

Bài viết cũ chưa cập nhật

Băng tải xích nhựa dòng 880, chạy cong, bán kính chạy cong tối thiểu có thể đạt tới 450mm, nhưng thiết kế băng chuyền cong yêu cầu bán kính cong tối thiểu 510mm, các bản rộng K325 (82.6mm), K450 (114.3mm), K600 (152.4mm), K750 (190.5mm).

Có ba dòng băng tải xích nhựa chạy cong là chạy TAB, chạy BEVEL và chạy từ tính MAG. Ở Việt Nam, phổ thông nhất các nhà sản xuất băng chuyền như Việt Phát và các đơn vị sản xuất sử dụng loại TAB. Tuy nhiên, với cả ba dòng băng tải xích nhựa chạy cong, Việt Phát đều có sẵn hàng tồn, có thể cung cấp ngay lập tức với số lượng lớn. Liên hệ: 0912136739 (Ms. Phương Anh).

Bài chia sẻ về cách đọc mã sản phẩm băng tải xích nhựa, xích inox cũng như cách tính chuyển đổi bản rộng tiêu chuẩn của các dòng xích này, Việt Phát chia sẻ ở các link dưới đây:
