Có khá nhiều dòng băng tải thang nâng lên xuống tầng. Tùy theo ứng dụng, tải trọng sản phẩm tải muốn nâng hạ lên xuống tầng, thậm chí tùy theo chi phí dự tính đầu tư, các đơn vị thiết kế sẽ chọn dòng băng tải thang nâng phù hợp.
Trong bài viết này, Băng Tải Việt Phát chia sẻ với các bạn cách hệ băng tải thang nâng sử dụng nguyên lý băng tải xích và băng tải đồng trục.
Trong video dưới đây cũng đã chia sẻ khá chi tiết trên kênh YouTube của Băng Tải Việt Phát. Các bạn có thể xem video tham khảo. Các bạn có thể bấm like và follow kênh YouTube, vừa để ủng hộ Băng Tải Việt Phát sản xuất nội dung chia sẻ trên kênh kỹ thuật, vừa giúp nền tảng YouTube sẽ gợi ý cho các bạn các video chất lượng nội dung kỹ thuật liên quan, không chỉ từ Băng Tải Việt Phát mà còn tư các đơn vị sản xuất nội dung chia sẻ kiến thức kỹ thuật khác.
Tham khảo thêm: Vận Thăng Tải Hàng (Thang Nâng Hàng)
Thuật ngữ Tiếng Anh của băng tải thang nâng
Ngôn ngữ kĩ thuật hay quy chiếu các thuật ngữ tiếng Anh. Trong hệ băng tải thang nâng giới thiệu trong bài viết này, băng tải thăng nâng thuật ngữ gốc Tiếng Anh được gọi là “lift conveyor”.
Vì thuật ngữ dịch sang Tiếng Việt từ Tiếng Anh, nên đôi khi dòng băng tải này được gọi là băng tải thang máy, băng tải thang nâng hạ, băng tải vận thăng, băng tải lên xuống tầng…
Nguyên lý kỹ thuật của băng tải thang nâng

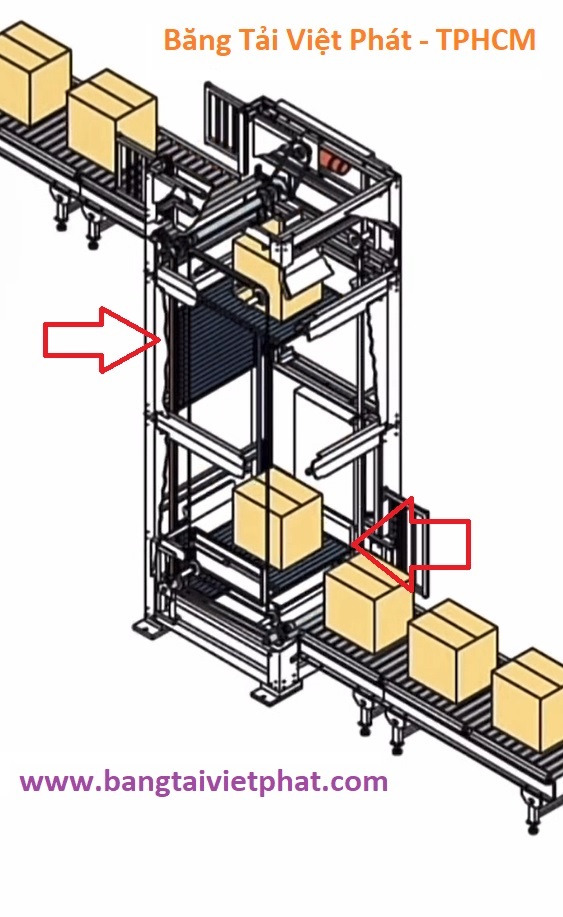

Nguyên lý của băng tải đang nâng là sử dụng băng tải xích và một động cơ motor giảm tốc đồng trục. Mỗi phần mặt đỡ lên xuống của băng tải thang nâng thực chất là một tấm phẳng gồm nhiều ty inox, ty nhựa, hoặc các vật liệu phù hợp với sản phẩm tải cần chuyển tải nâng hạ, bát định vị trên hai hệ thống xích sên truyền động cùng một bước xích.
Tạm hình dung một tấm phẳng nâng hạ hình vuông hoặc hình chữ nhật, hai đầu sẽ được gắn vô một hệ xích chuyền động, hai đầu còn lại sẽ được gắn vô một hệ xích truyền động khác độc lập với hệ xích kia. Mỗi hệ xích truyền động hai sợi hai bên. Vậy tối thiểu có 04 sợi xích truyền động trong thiết kế.

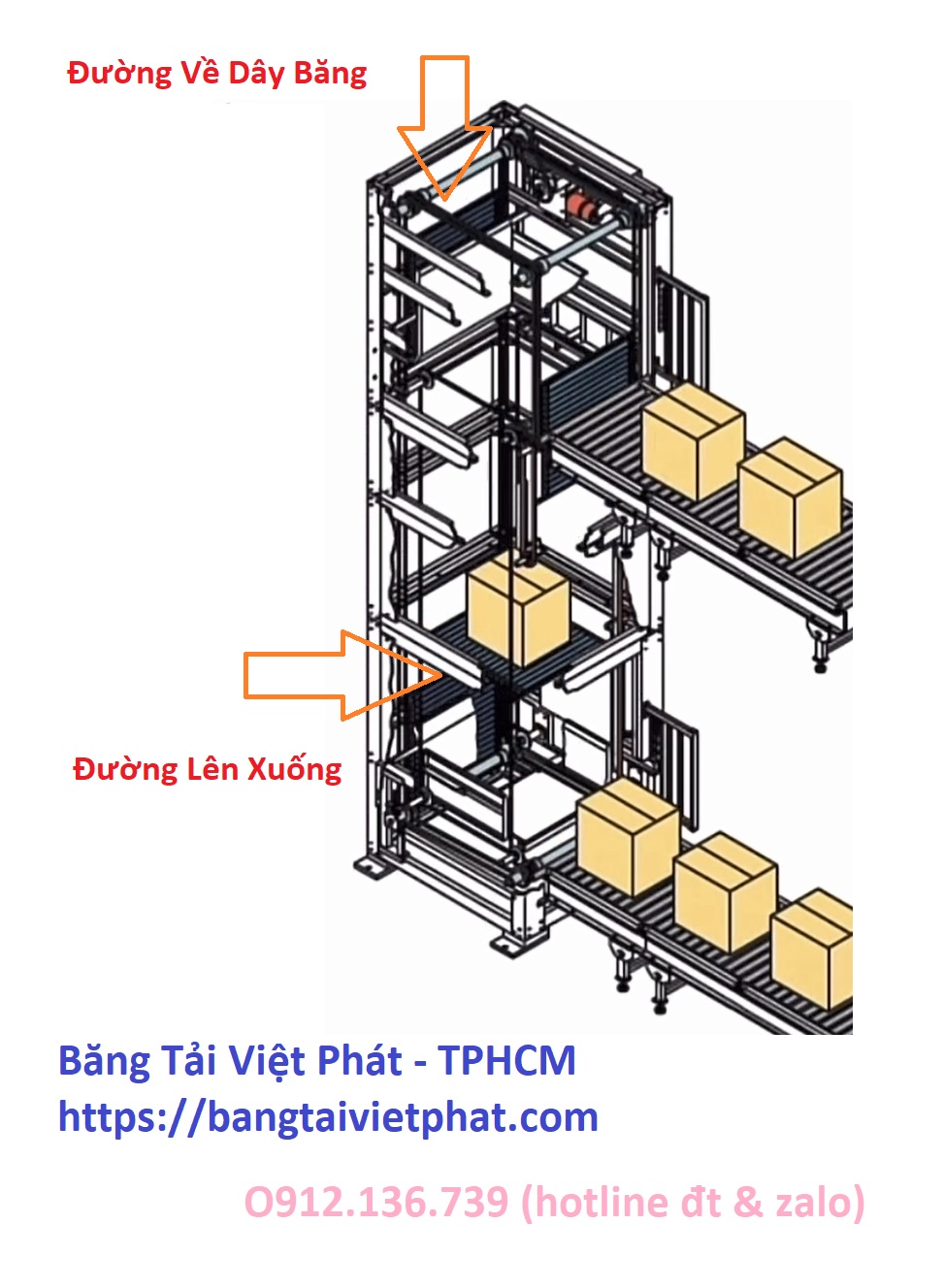

Đường lên xuống của băng tải thì hai hệ xích chuyển động này chạy song song. Đường về sẽ kéo tấm theo chiều thẳng đứng. Hai hệ xích này cũng chạy song song, nhưng khoảng cách hai bác định vị hai đầu tấm phẳng sẽ lệch lệch nhau. Khoảng cách lệch nhau này chính là khoảng cách chúng ta phải tính toán về độ lệch nhau chiều dài hai hệ xích động độc lập này với nhau, tính theo số bước xích. Trong video có minh họa mẫu băng tải thang nâng thực tế và đối chiếu với bản vẽ thiết kế của Băng Tải Việt Phát.
Cũng vì nguyên lý kĩ thuật trên, băng tải thang nâng dạng này sẽ sử dụng các hệ xích truyền động cùng một bước xích, thường cùng một mã xích. Tấm phẳng đỡ sản phẩm tải lên xuống máng vô xích truyền động theo nguyên lý băng tải xích ty. Mục đích để đảm bảo truyền động song song cả hướng lên xuống lẫn hướng đường về của băng tải.
Video dưới đây là một cụm băng tải xích ty, để các bạn dễ hình dung cách lắp ty trên băng tải xích.
Tham khảo thêm: Danh Mục Các Dòng Băng Tải Công Nghiêp Thông Dụng & Cách Thiết Kế Chế Tạo
Thiết kế motor của băng tải thang nâng thế nào?
Hệ băng tải thang nâng thế này thì chỉ cần lắp một motor giảm tốc. Trên các đường đi về của hai hệ xích chuyển động sẽ lắp đặt các bánh nhông đổi hướng cho dây xích chuyển động.
Trục pulley cho motor chủ động sẽ lắp bốn bánh nhông chủ động cùng bước xích. Trục pulley bị động thì độc lập hai hệ thống pulley riêng rẽ cho hai hệ thống xích sên truyền động riêng (4 sợi, độc lập với nhau). Độ dài ngắn lệch nhau của hai hệ thống xích truyền động này chính là chiều dài của tấm phẳng đỡ sản phẩm tải cộng thêm khoảng cách từ tâm đỡ sản phẩm tải tới trục pulley bị động của hệ xích truyền động dài hơn.
Vật tư của tấm phẳng đỡ sản phẩm tải của băng tải thăng nâng nên sử dụng vật liệu gì?
Xác định vật tư chế tác tấm phẳng đỡ sản phẩm tải cho băng tải thang nâng sẽ tùy thuộc vô tính chất của sản phẩm tải chúng ta thiết kế. Có thể sử dụng ty inox kéo ngang, ty tấm nhựa (đều gắn bát định vị), tấm băng tải PVC, hoặc bất cứ dòng vật liệu có thể sử dụng làm ty cho băng tải xích nào khác. Nguyên lý là vật liệu đó phải tuân thủ nguyên tắc băng tải xích ty, có thể ôm trục theo hướng chuyển động của bánh nhông đổi hướng bị động và bánh nhông chủ động, và chịu được lực đỡ của sản phẩm tải bên trên.
Cách chế bát định vị cho băng tải thang nâng
Do bát định vị bắt vô hai đầu khác nhau của tấm phẳng nâng hạ sản phẩm tải, nên hệ bát này cần thoát qua không gian vận hành trục đứng va ngang. Chúng ta phải thiết kế riêng, chấn thép tấm, inox tấm, hoặc CNC. Không có phụ kiện bát định vì tiêu chuẩn.
Chúng ta thiết kế định vị dạng này sẽ dựa vô bước xích của xích sên truyền động và khoảng cách bố trí hai hệ xích truyền động độc lập với nhau như chia sẻ ở trên. Cách thiết kế sao đó để bát định vị đủ khả năng chịu tải và không đụng chạm nhau trong quá trình vận hành lên xuống. Thường chúng ta có thể chế các dạng hình chữ Z, hình chữ L, hoặc kết hợp giữa hình chữ Z và chữ L. Cách thiết kế tương đối tùy biến, tùy thuộc người thiết kế và tùy thuộc hệ thống lên xuống của băng tải thang nâng trong thiết kế tổng.
Đặt mua băng tải thang nâng lên xuống tầng ở đâu?
Khi các bạn hiểu nguyên lý thiết kế chế tạo dòng băng tải nâng lên xuống tầng này, hoàn toàn chúng ta có thể tự thiết kế chế tạo các hệ băng tải nâng theo yêu cầu đặc thù sản phẩm tải chúng ta muốn nâng hạ lên xuống tầng.
Trường hợp các bạn muốn đặt các đơn vị thiết kế thi công hệ thống băng tải thang nâng lên xuống tầng này, thì các bạn có thể liên hệ với các đơn vị cơ khí chuyên ngành băng tải như Băng Tải Việt Phát. Họ sẽ có tư vấn kĩ thuật và có năng lực cũng như kinh nghiệm thiết kế chế tạo chuyên ngành, sẽ hạn chế các sai số cơ khí hơn so với các đơn vị cơ khí không chuyên ngành băng tải.
Cảm ơn các bạn đã đọc bài chia sẻ kĩ thuật về hệ băng tải thang nâng Lift Conveyor lên xuống tầng của Băng Tải Việt Phát tại Thành Phố Hồ Chí Minh. Hy vọng bài chia sẻ này ít nhiều hữu ích với các bạn. Chúc các bạn một ngày làm việc tốt lành và chào tạm biệt!
